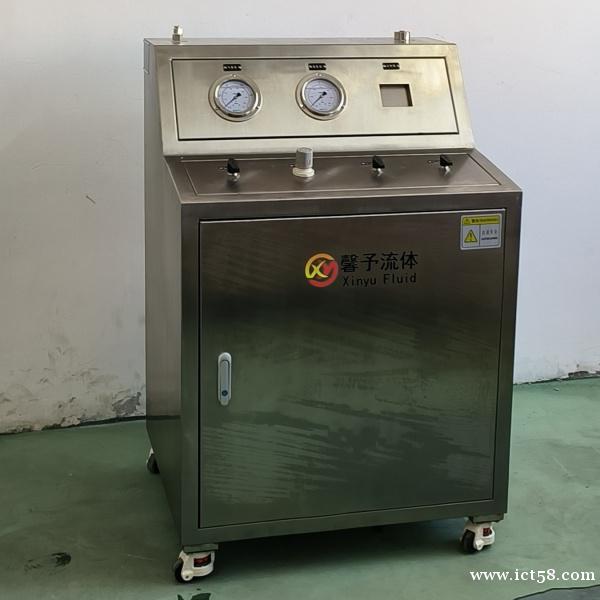

水壓靜壓試驗臺

（XY-TPU/SD-30）

設備說明

1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

? 設備外形尺寸：800x700x1200（長x寬x高mm）

? 試驗方式：升壓-保壓-泄壓

? 試驗壓力范圍：6～30Bar

? 液泵增壓比：6:1

? 壓力測量精度：±1.6%，±0.4%

? 試驗介質：水

? 介質溫度：常溫

? 試驗工位：1工位

? 氣源入口：NPT1/2F

? 高壓出口/回路口：G1/4F-120°

? 控制方式：手動控制

? 液箱容積：45L

? 氣源要求：0.6～0.8Mpa，1.0m3/min

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
