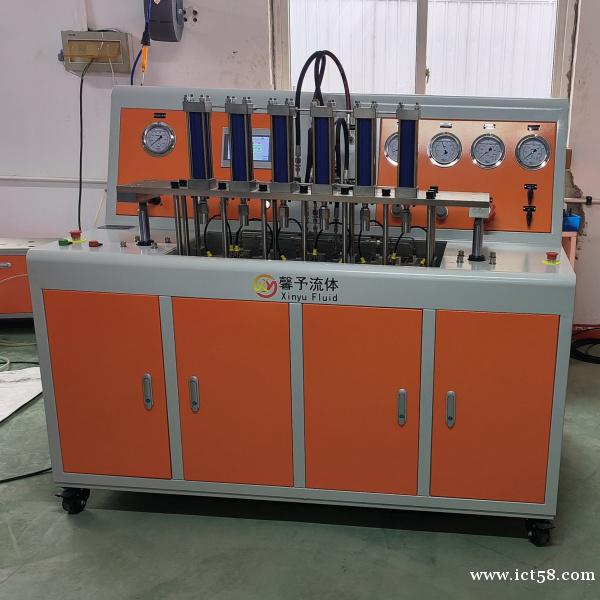

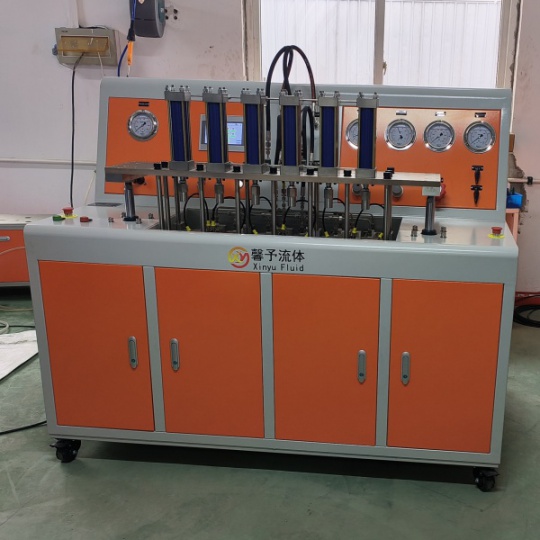

瓶閥氣密性試驗機

(XY-MBG/ZD-260)

設備說明

1.1 設備用途

瓶閥氣密性試驗機是根據客戶要求定制的非標檢測設備，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

? 外形尺寸：1700x1100x1700（長x寬x高mm）

? 測試方式：氣密性測試

? 測試產品：閥門

? 試驗壓力范圍：低壓0.1～0.6MPa，高壓Max.26MPa

? 保壓時間：1～3000s（可設定）

? 氣泵增壓比：15/60:1

? 壓力測量精度：傳感器±0.5%，壓力表±1.6%

? 試驗介質：空氣、氮氣

? 試驗工位：6工位(同步測試)

? 控制方式：手動/自動控制

? 夾裝方式：油缸自動夾緊

? 油缸推力：Max.1.3T

? 液壓系統：Max.7MPa，24L/min

? 氣源要求：0.6～0.8Mpa，2.0m3/min

? 電源電壓：AC380V 50Hz

? 系統總功率：＜3.0KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
