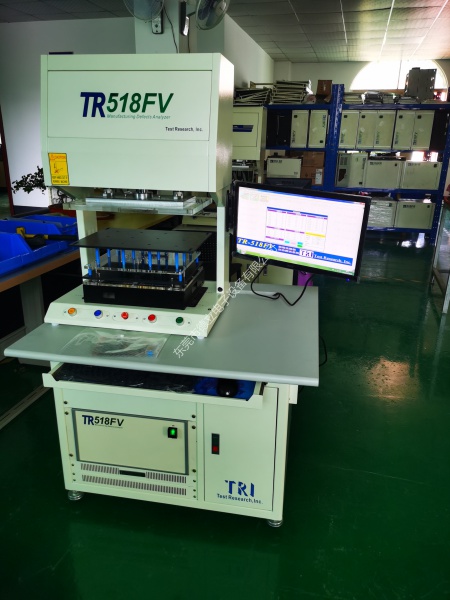

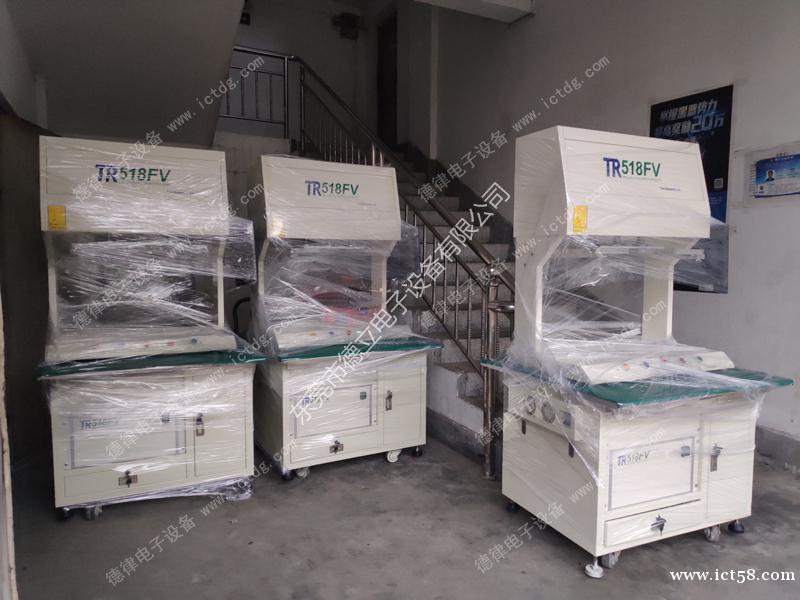

TR-518FV ICT測試儀 二手ICT 回收ICT
198關注
市場價格：78000 我們價格：25800
歡迎來電咨詢：18928205011 微信同號！

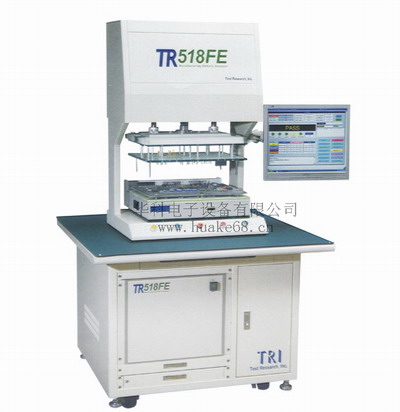

TR-518FE TR-518FV 在線測試儀是為滿足電子產業中各類產品對測試環境不同之要求，所推出之全系列產品之一。適用模擬產品及高壓電流之檢測，并可整合動態量測 。而高密度之設計及最新軟件技術，使TR-518FV在線測試儀之測點可高達2560測試點，其速度亦較傳統的ICT快80%以上。
TR-518FV在線測試儀
TR-518FV在線測試儀
TR-518FV在線測試儀
計算機自動學習并自動產生，開 / 短路、 Pin Information 及 IC 保護二極管之測試程序。
TR-518FV在線測試儀
可網絡聯機，并結合數據庫管理及測試站監控程序。
TR-518FV在線測試儀 Board View 功能可實時顯示不良組件、針點之位置，方便檢修。
TR-518FV在線測試儀 大型主機設計，高密度 SwitchingBoard ，最高可達 3584 測試點。
TR-518FV在線測試儀 應用 IC Clamping Diode 技術，可輔助檢測 BGA 開路空焊問題。
TR-518FV在線測試儀
項 目
詳 細 參 數
測試點數
標準配備:256點,可以每片開關板64點或128點擴充至1792點
大型主機(8u):可以每片關開板256點擴充至3584點
測試步驟
最大步驟: 12288步驟,可依需求擴充
測試時間
開路/短路測試:每1000點約1Sec(Typical DUT)
元件測試:每一元件約0.6mSec至30mSec(Typical DUT)
測試范圍
電阻:0.01Ω至40MΩ 電晶體/二極體: 0.1V至9.99V
電容:1.0PF至100mF Zener Diode: 標準,0.1V至9.99V,
選配,HV,0.1V至48V
電感:1.0μH至60H
隔離點電路
隔離點自動選擇,每測試步驟5點
測試值上下限設定范圍
上限:+1%至999% 下限:-1%至-99%
可測電路板尺寸
標準配備: 420mm(寬)×300mm(深)×100mm(高)
選購配備: 500mm(寬)×350mm(深)×130mm(高),更大尺寸基板可依需求訂做.
主控制電腦
Pentium等級以上PC
監視器
15"顯示器
記憶設備
80GB以上硬式磁碟機一臺
列印機
標準配備:微型印表機
*其它配備
WindowsXP 作業系統環境,多國語言使用界面(英文、中文、日文）
Trace Level 圖形顯示檢修軟體。
網絡連線及遠端遙控維修，Bar Code Reader(Printer)Package,
Auto Test Program Generator,Data Transfer Generator
光電保護及多連板自動蓋章功能
實裝板程式燒錄功能
*選項測試功能
HP Jet功能：
可測IC數量：標準配備，64頻道/MUX CARD
最大擴充，960頻道 測試時間：2mSec/Pin
Frequency Measurement: 4Channels,<100MHz
Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz
Voltage Measurement: 8 Channels, -30V--+30V
Current Measurement: 1 Channels, 2uA and up
氣壓零件
FESTO DNG-80-160（200）-PPV-A氣壓缸，最大下壓力：290Kg/6Bar
FESTO DNG-100-160（200）-PPV-A氣壓缸，最大下壓力：450Kg/6Bar
FESTO DNG-125-160（200）-PPV-A氣壓缸，最大下壓力：720Kg/6Bar
工作氣壓
4-6Kg/C㎡ 耗氣量：4 Liter/cycle
電源
AC100V-120V，200V-240V，50Hz-60Hz,350W
尺寸重量
OFF LINE TYPE: 960mm(寬)×850mm(深)×1530mm(高),約200Kg
IN LINE TYPE:1000mm(寬）×720mm（深）×17200mm（高），約350Kg
