當前更快數據速率和更小定時裕量的設計需要示波器具有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列提供優異的信號保真度，2 GHz 和 10 GS/s 采樣速率，并有高級分析和數學功能，滿足您的工作臺和實驗室的需要。

領先的性能和分析適用于更高級的設計驗證

當前更快數據速率和更小定時裕量的設計需要示波器具有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列提供優異的信號保真度，2 GHz 和 10 GS/s 采樣速率，并有高級分析和數學功能，滿足您的工作臺和實驗室的需要。在示波器上可以運行基于 Windows? 的分析軟件。MSO 型號包括 16 個數字定時通道，所有型號可以配備為解碼常用的串行協議，為您的系統提供全面視圖

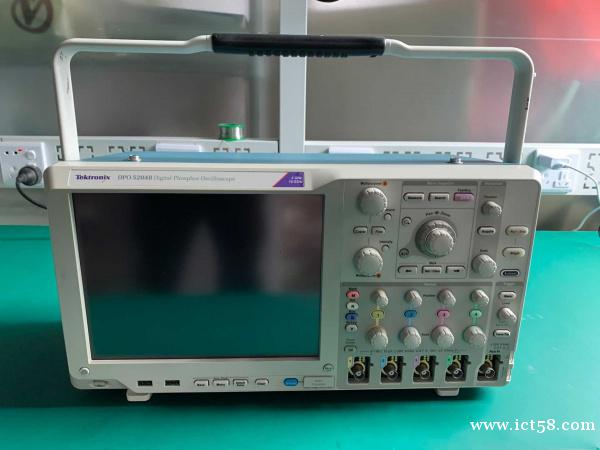

型號屬于 MSO/DPO5000B 混合信號示波器 系列：

型號	模擬帶寬	采樣率	記錄長度	模擬通道	數字通道
DPO5034B	350 MHz	5 GS/s	25M 點 - 125M 點	4	-
DPO5054B	500 MHz	5 GS/s	25M 點 - 125M 點	4	-
MSO5034B	350 MHz	5 GS/s	25M 點 - 125M 點	4	16
MSO5054B	500 MHz	5 GS/s	25M 點 - 125M 點	4	16
DPO5104B	1 GHz	5 GS/s - 10 GS/s	25M 點 - 125M 點	4	-
DPO5204B	2 GHz	5 GS/s - 10 GS/s	25M 點 - 125M 點	4	-
MSO5104B	1 GHz	5 GS/s - 10 GS/s	25M 點 - 125M 點	4	16
MSO5204B	2 GHz	5 GS/s - 10 GS/s	25M 點 - 125M 點	4	16

MSO/DPO5000B 混合信號示波器 系列 概述

功能	優勢
完整采集性能	通過高達 2 GHz 帶寬、10 GS/s 最大采樣速率和高達 250 M 點的記錄長度，保證信號保真度。
4 個模擬通道和 16 個數字通道	一臺儀器即可分析模擬信號和數字信號，為復雜設計實現系統級故障排除。
數字熒光顯示器的 FastAcq	通過泰克專有的 FastAcq 技術快速發現毛刺和偶發事件。最大捕獲速率 >250,000 波形/秒，能夠更快地顯示難檢的異常。
完整的觸發集合	提供超過 350 種觸發組合，包括建立/保持、串行包內容和并行數據，快速捕獲信號異常?？蛇x的視覺觸發允許圖形觸發定義。
Wave Inspector? 控件	方便地在很長的記錄長度內搜索、標記和導航，同時查找多達 8 個事件的所有出現位置。
內置分析工具	用 53 種自動測量、測量統計、直方圖、高級波形數學、用戶可定義的濾波器以及自定義 MATLAB 和 .NET 數學插件對設備進行分析。
并行總線觸發和分析（MSO 系列）	通過自動觸發、 解碼和搜索快速調試常見串行總線 - I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太網 和 FlexRay。
協議解碼以及串行觸發和分析選件	通過自動觸發、解碼和搜索快速調試常見串行總線 - I2C、SPI、RS-232/422/485/UART、USB2.0、以太網、MIL-STD-1553B、CAN、LIN 和 FlexRay。
應用軟件包	通過標配的抖動和眼圖分析以及 25 種用于功率分析、串行一致性、RF 分析、內存等等可選軟件包，將您的示波器變成專門應用的工具。
低電容無源電壓探頭	標配的四個 1 GHz 或 500 MHz 探頭具有業內最佳的 <4pF 容性負載，確保準確測量。
