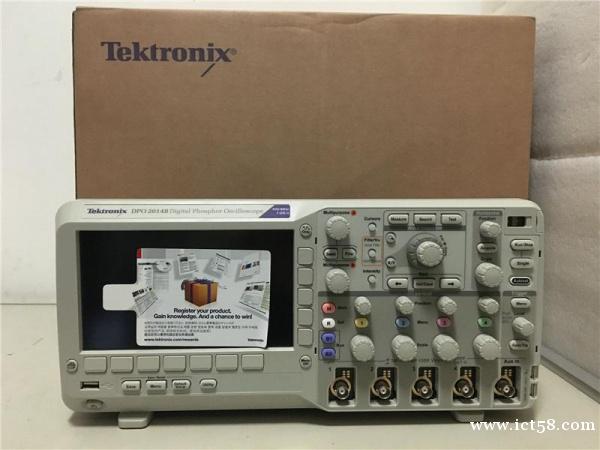

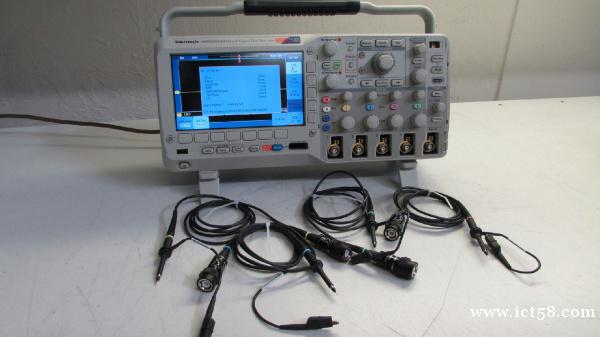

泰克MSO2000 和DPO2000 系列數字熒光示波器
多功能混合信號設計調試工具

杰出的處理能力，迅速解決問題 - MSO2000和DPO2000系列數字熒光示波器 (DPO)為您查看信號和迅速解決問題提供了所需的性能和工具。DPO2000 系列是少有在所有通道上提供了1M 點可用記錄長度、串行觸發和解碼分析選項、可變低通濾波器、允許直到示波器全部帶寬查看信號細節及體積小巧的示波器。MSO2000系列增加了16條集成數字通道，可以在一臺儀器上查看和時間相關模擬信號和數字信號。這種集成能力把觸發功能擴展到全部20條通道中，為調試模擬和數字混合設計提供了理想的解決方案。

MSO2000系列數字熒光示波器和DPO2000系列數字熒光示波器上的數字熒光技術實現了5,000個波形/秒的波形捕獲速率和實時輝度等級。

主要特點和優點

主要性能指標
－ 100 MHz和200 MHz帶寬型號
－ 2條或4條模擬通道
－ 16條數字通道 (MSO2000系列)
－所有通道上采樣率高達1GS/s
－所有通道上1M點記錄長度
－ 5,000 wfm/s 最大波形捕獲速率
－高級觸發套件

串行總線觸發和解碼
－ I2C、SPI、CAN、LIN 和RS-232/422/485/UART串行觸發、解碼和分析選項

易用功能
－Wave Inspector?導航和搜索提供了前所未有的波形分析效率
－FilterVuTM可變低通濾波器可以濾掉不想要的信號噪聲，同時仍捕獲高頻事件
－明亮的7英寸(180mm)寬屏TFT-LCD彩色顯示器
－前面板上USB 2.0端口，迅速簡便地存儲數據
－后面板上USB 2.0設備端口，使用USBTMC通過PC直接控制示波器，或直接打印到任何兼容PictBridge? 的打印機
－即插即用PC連接和分析軟件解決方案
－TekVPI?探頭接口，支持有源探頭、差分探頭和電流探頭，自動定標和確定度量單位
－體積小，重量輕，深僅5.3 英寸(134mm)，重僅7 磅14 盎司(3.6 公斤)混合信號設計和分析(MSO2000 系列)
－能夠時間相關最多4 條模擬和16 條數字通道
－并行總線觸發和分析
－多通道建立時間和保持時間觸發
－下一代數字波形顯示

應用

－嵌入式設計和調試
－混合信號設計和調試
－電源測量
－汽車電子
－教育和培訓
－視頻設計和調試 聯系我時，請說是在德立電子設備信息網看到的，謝謝！
