TR-518FE TR-518FV 在線測試儀是為滿足電子產業中各類產品對測試環境不同之要求，所推出之全系列產品之一。適用模擬產品及高壓電流之檢測，并可整合動態量測 。而高密度之設計及最新軟件技術，使TR-518FV在線測試儀之測點可高達2560測試點，其速度亦較傳統的ICT快80%以上。

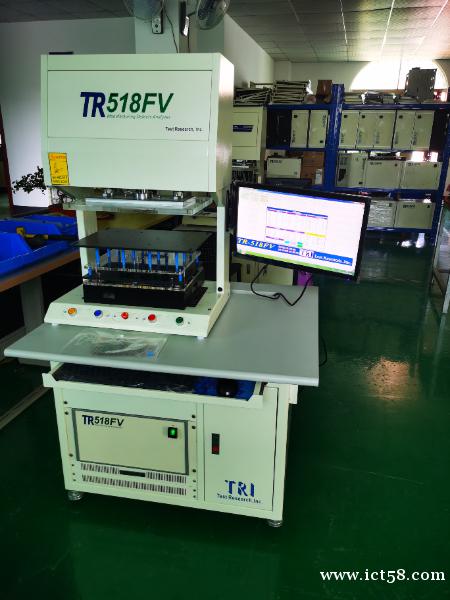

TR-518FV在線測試儀

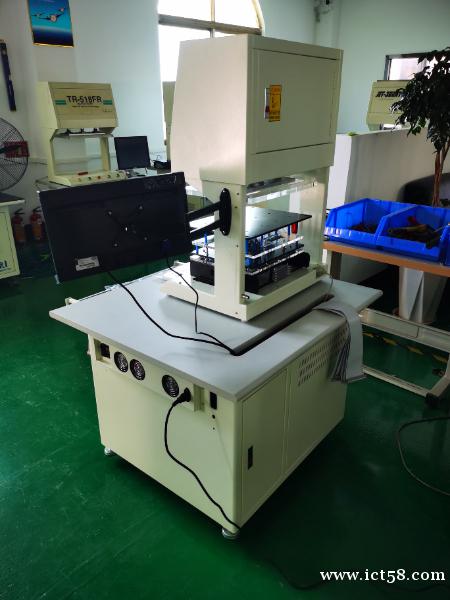

TR-518FV在線測試儀

 TR-518FV在線測試儀

計算機自動學習并自動產生，開 / 短路、 Pin Information 及 IC 保護二極管之測試程序。

 TR-518FV在線測試儀

可網絡聯機，并結合數據庫管理及測試站監控程序。

 TR-518FV在線測試儀Board View 功能可實時顯示不良組件、針點之位置，方便檢修。

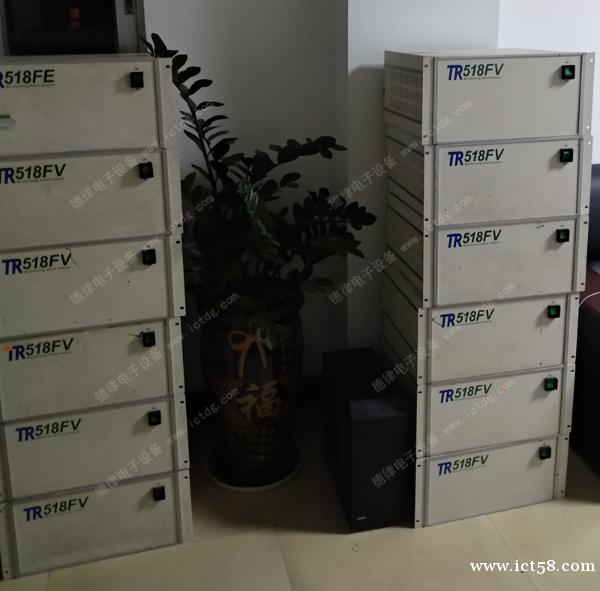

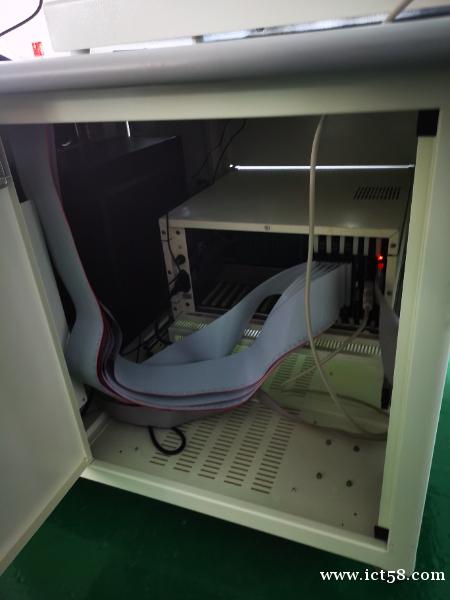

 TR-518FV在線測試儀大型主機設計，高密度 SwitchingBoard ，最高可達 3584 測試點。

 TR-518FV在線測試儀應用 IC Clamping Diode 技術，可輔助檢測 BGA 開路空焊問題。

TR-518FV在線測試儀

項 目

詳 細 參 數

測試點數

標準配備:256點,可以每片開關板64點或128點擴充至1792點

大型主機(8u):可以每片關開板256點擴充至3584點

測試步驟

最大步驟: 12288步驟,可依需求擴充

測試時間

開路/短路測試:每1000點約1Sec(Typical DUT)

元件測試:每一元件約0.6mSec至30mSec(Typical DUT)

測試范圍

電阻:0.01Ω至40MΩ 電晶體/二極體: 0.1V至9.99V

電容:1.0PF至100mF Zener Diode: 標準,0.1V至9.99V,

                               選配,HV,0.1V至48V

電感:1.0μH至60H

隔離點電路

隔離點自動選擇,每測試步驟5點

測試值上下限設定范圍

上限:+1%至999% 下限:-1%至-99%

可測電路板尺寸

標準配備: 420mm(寬)×300mm(深)×100mm(高)

選購配備: 500mm(寬)×350mm(深)×130mm(高),更大尺寸基板可依需求訂做.

主控制電腦

Pentium等級以上PC

監視器

15"顯示器

記憶設備

80GB以上硬式磁碟機一臺

列印機

標準配備:微型印表機

*其它配備

WindowsXP 作業系統環境,多國語言使用界面(英文、中文、日文）

Trace Level 圖形顯示檢修軟體。

網絡連線及遠端遙控維修，Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光電保護及多連板自動蓋章功能

實裝板程式燒錄功能

*選項測試功能

 HP Jet功能：

可測IC數量：標準配備，64頻道/MUX CARD

最大擴充，960頻道 測試時間：2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

氣壓零件

FESTO DNG-80-160（200）-PPV-A氣壓缸，最大下壓力：290Kg/6Bar

FESTO DNG-100-160（200）-PPV-A氣壓缸，最大下壓力：450Kg/6Bar

FESTO DNG-125-160（200）-PPV-A氣壓缸，最大下壓力：720Kg/6Bar

工作氣壓

4-6Kg/C㎡ 耗氣量：4 Liter/cycle

電源

AC100V-120V，200V-240V，50Hz-60Hz,350W

尺寸重量

OFF LINE TYPE: 960mm(寬)×850mm(深)×1530mm(高),約200Kg

IN LINE TYPE:1000mm(寬）×720mm（深）×17200mm（高），約350Kg
