   工作原理

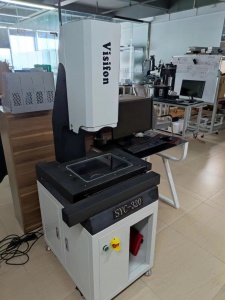

二次元影像儀本身的硬件CCD以及光柵尺,通過USB及RS232數據線傳輸?shù)诫娔X的數據采集卡中，將光信號轉化為電信號，之后由影像測量?jī)x軟件在電腦顯示器上像，由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成，所以可以把他看作是實時檢測設備，或者狹隘一點可以稱為動態測量設備。如果電腦配置符合要求，測量軟件絕對不會產生圖像滯后現象。根據客戶工件大小的不同，工作臺面也可以選擇不同的行程。光源亮度可調，可以在各種光線條件下選擇最合適的光源亮度。分為底光和表面光,可根據客戶的產品來進行調節控制,以達到最好的效果.

儀器特點">儀器特點

1.非接觸測量，使得測量無形變，適合于測量薄壁、軟體零件；

2.具有很強的圖像放大功能，小尺寸測量能力更強；

3.測量速度快，極大地提高測量的效率；

4.采點密度高，保證了測量的高可靠性；裝夾方便

軟件操作

1、多點測量點、線、圓、孤、橢圓、矩形，提高測量精度；

2、組合測量、中心點構造、交點構造，線構造、圓構造、角度構造；

3、坐標平移和坐標擺正，提高測量效率；

4、巨集指令，同一種工件批量測量更加方便快捷，提高測量效率；

5、測量數據直接輸入到CAD中，成為完整的工程圖；

6、測量數據可輸入到Word或Excel中，進行統計分析，可割出簡單的Xbar-S管制圖，求出Ca，等各種參數；

7、多種語言界面切換；

8、記錄用戶程序、編輯指令、教導執行；

9、手動測量功能、半自動測量功能、自動測量功能、全自動測量功能。

儀器用途

幾乎所有的制造型企業都離不開二次元影像儀。

二次元影像儀廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。測量的產品也涉及多個行業，LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
