設備說明

1.1 設備用途

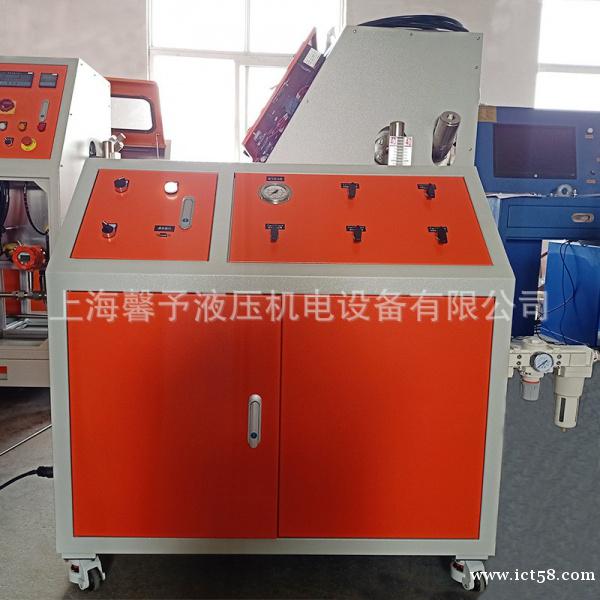

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品流量測試的系統，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

· ? 設備外形尺寸：1400x800x1400（長x寬x高mm）

· ? 測試產品：閥門

· ? 測試方式：流量試驗

· ? 試驗介質：水

· ? 流量測量范圍：1～10m3/h

· ? 流量測量精度：±0.5%

· ? 壓力測量精度：±0.2%

· ? 溫度測量精度：±0.5%

· ? 介質溫度：常溫～50℃

· ? 環境溫度：常溫

· ? 液箱容積：50L

· ? 試驗工位：1工位

· ? 氣源要求：6～8bar

· ? 電源電壓：AC380V/220V 50Hz

· ? 系統總功率：5KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar）；

2） 將測試用水通過水管排進水箱，液位應在2/3以上；

3） 將對應測試產品工裝裝上，然后將產品放置在工裝上；

4） 接通電源（AC380V/220V 50Hz），并打開電源；
