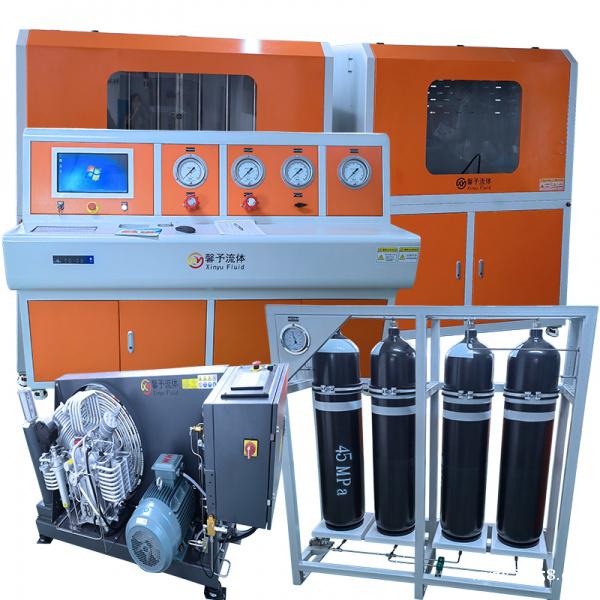

閥門氣密-動作自動控制試驗臺（XY-KTZ-ZD/300）

 設備說明

1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性、動作測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

? 控制臺外形尺寸：1900x900x1400（長x寬x高mm）

? 動作臺外形尺寸：1600x900x1960（長x寬x高mm）

? 氣密臺外形尺寸：1900x900x1960（長x寬x高mm）

? 測試產品：閥門（客戶自備）

? 測試方式：動作試驗、氣密性試驗

? 氣密試驗壓力：0～30MPa

? 動作試驗壓力：0～30MPa

? 動作驅動壓力：0～6MPa

? 動作驅動電壓：0.6～30V

? 動作滿足：8小時試驗200次

? 控制方式：手動/自動控制

? 壓力測量精度：傳感器±0.2%，壓力表±0.4%

? 試驗介質：壓縮空氣

? 介質溫度：常溫

? 環境溫度：常溫

? 試驗工位：2工位（氣密、動作各1工位）

? 氣源要求：6～8bar，1.0m3/min

? 電源電壓：AC220V 50Hz

? 系統總功率：＜1.0KW

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
