BWD3K130B干式變壓器電腦溫控儀
湖南長沙良維電器有限公司 0731-84280488
產品型號及功能
BWD3K3130系列電腦溫控器產品型號及其功能如下表：
型號
功能
溫控器
（塑殼）系列嵌入安裝開孔
尺寸153×77mm
3K130A
巡回檢測和顯示器度，超溫報警，超高溫自動跳閘，傳感器故障報警，不控制風機。
3K130B
巡回顯示溫度，控制風機啟停，超溫報警，超高溫自動跳閘，傳感器故障報警，故障信號輸出（選配）。
3K130C
C在3K320B型所有功能基礎上，增加485接口。
3K130D
在3K320B型所有功能基礎上，增加3路4-20mA的電流輸出功能，可以遠程傳輸溫度信號。
產品功能介紹
1、檢測并巡回顯示三相線包繞組溫度或只顯示三相線包繞組中溫度最高的一相繞組溫度。巡回顯示時每相顯示約8秒。
2、故障聲光報警：傳感器故障時相應的A、B、C相指示燈亮，同時風機啟動，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—HO或X—LO，X表示出現故障相位。
3、風機啟動和關閉功能：當三相線包繞組中有一相溫度到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當三相線包線組中沒有一相溫度大于設定的風機關閉溫度值時風機自動關閉。
4、超溫報警功能：當三相線包線組中有一相溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子（平時這兩個端子間是斷開的，報警時就會接通）提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當三組線包繞組中有一相達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子（平時兩個端子間是斷開的，跳閘時這兩個端子口就會接通），以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約5S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動風機啟動沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、控制功能自檢：可模似輸入溫度信號而使溫控器作相應的控制。
9、“黑匣子”功能：可記錄溫控器斷電時刻的三相線包繞組溫度，以及本機的工作狀態。
10、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。設置溫度范圍見下表：
溫度T
出廠設定溫度℃
可調溫度范圍℃
風機關閉溫度T1
80
0-200
風機啟動溫度T2
100（90）
0-200
超溫報警溫度T3
130（140）
0-200
高溫跳閘溫度T4
150
0-200
注：設置時應遵循T4＞13＞T2＞T1+4（4為風機啟停的最小回差值）
產品操作說明

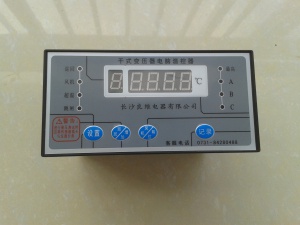

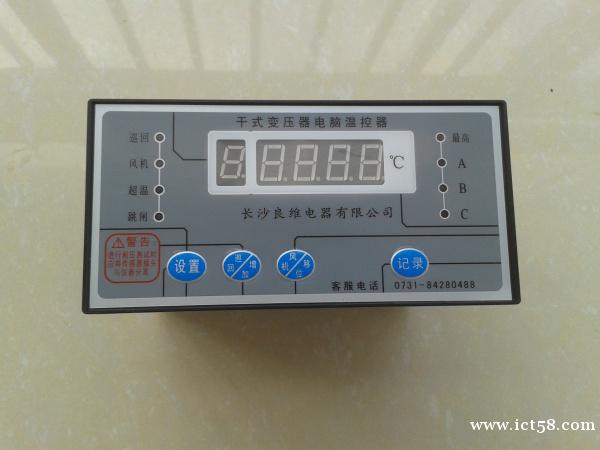

見面板意圖
（一）按鍵功能及產品功能說明：
1、設置鍵：正常工作狀態時按此鍵可進入?yún)?shù)設置狀態；參數設置狀態時按此鍵將設置參數寫入并進入下一參數設置；
“黑匣子”記錄檢查狀態時按此鍵可結束檢查記錄狀態進入正常工作狀態；功能檢測狀態時按此鍵進入正常工作狀態‘
2、移位/風機鍵：正常工作狀態時按此鍵可手動開關風機；參數設置狀態時按此鍵可改變設置閃爍位；“黑匣子”記錄檢查狀態時此鍵無效；
3、增加/巡回鍵：正常工作狀態時按此鍵可切換最高/巡回顯示狀態；參數設置狀態時按此鍵可使設置閃爍位的數據增加1；“黑匣子”記錄檢查狀態時此鍵無效；
4、記錄鍵：正常工作狀態時按此鍵可進入“黑匣子”記錄檢查狀態；參數設置狀態時按此鍵無效；“黑匣子”記錄檢查狀態時連續按此鍵可將全部記錄檢查完并進入正常工作狀態；功能檢測狀態時按此鍵可模似溫度值輸入溫控器；（為防止誤跳閘，模似輸入溫度大于等于設定超溫跳閘溫度值時，溫控器不發出跳閘信號，僅面板上跳閘指示燈亮）。
5、任何操作時如20秒以上時間未按鍵，溫控器將自動近回正常狀態。
