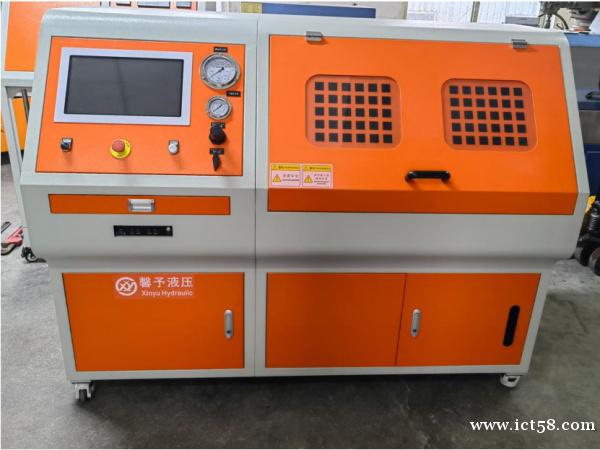

軟管自動控制 靜壓爆破試驗臺管材 閥門水壓試驗臺廠家設計
1.1 設備用途
本設備由上海馨予液壓機電設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。
1.2 技術參數
? 設備外形尺寸：1800x800x1400（長x寬x高mm）
? 測試產品：軟管
? 測試方式：靜壓、爆破測試
? 試驗壓力范圍：0～1000bar
? 最大輸出壓力：1240bar（控制氣源8Bar時）
? 氣泵增壓比：156：1
? 壓力測量精度：傳感器±0.5%，壓力表±1.6%
? 試驗介質：水、液壓油
? 介質溫度：常溫
? 環境溫度：常溫
? 試驗工位：1工位
? 氣源要求：6～8bar，1.0m3/min
? 電源電壓：AC220V 50Hz
? 系統總功率：1.0KW
2 操作說明
2.1 運行準備
1） 接入壓縮空氣（6～8bar，1.0m3/min）；
2） 接通電源（AC220V 50Hz），并打開電源；
3） 將電腦開機，然后點擊桌面上的CNC控制爆破試驗系統即可進入操作界面
界面最右側是界面切換按鈕和測試控制按鈕，可根據需求進行操作。
界面上面是參數設定及顯示區域，可根據要求進行設定。
界面左上角可選擇測試方式，模式一：升壓-爆破；模式二：升壓-保壓-爆破；模式三：升壓-保壓。
界面中間是測試中實時壓力曲線的顯示。
控制按鈕：
開始試驗：點擊后系統根據所設定的參數自動運行。
暫停試驗：點擊后系統暫停運行，再次點擊開始試驗后繼續運行。
刷新復位：點擊后會提示是否需要保存數據（保存的數據可在歷史數據中查看）。
清空當前次數和數據：點擊后會清空當前的測試數據、開始、結束時間和曲線（此按鈕一般為當次試驗做完，需要刷新復位參數和曲線）。
注意：如果要輸出測試報表請先進入測試報表界面將報表輸出后再點擊清空數據。
馨予公司：有多種標準及非標設備，由于每個客戶的使用工況不同，所要求的壓力、介質、配置和功能不同價格不同，無法保證所有產品的準確標價，因此帶來不便還望諒解，下單前請先聯系客服人員以便于根據您的要求選擇合適的設備配置，避免型號選擇不當影響使用。
設備選型：設備配置并非是越高越好，合適的量程才是重要的，我們的工程師會根據您的工況要求提供合適的設備型號及配置，技術溝通時請不要故意說高使用要求，以免增加不必要的設備采購成本和影響設備工作效率、實際使用性能。如需更多產品詳細選型資料或有相關問題請致電上海馨予液壓進行咨詢，因本店多為非標設備，未進行技術溝通請不要直接拍下。為避免選錯型號或設備，直接拍下不予發貨，還望理解。
