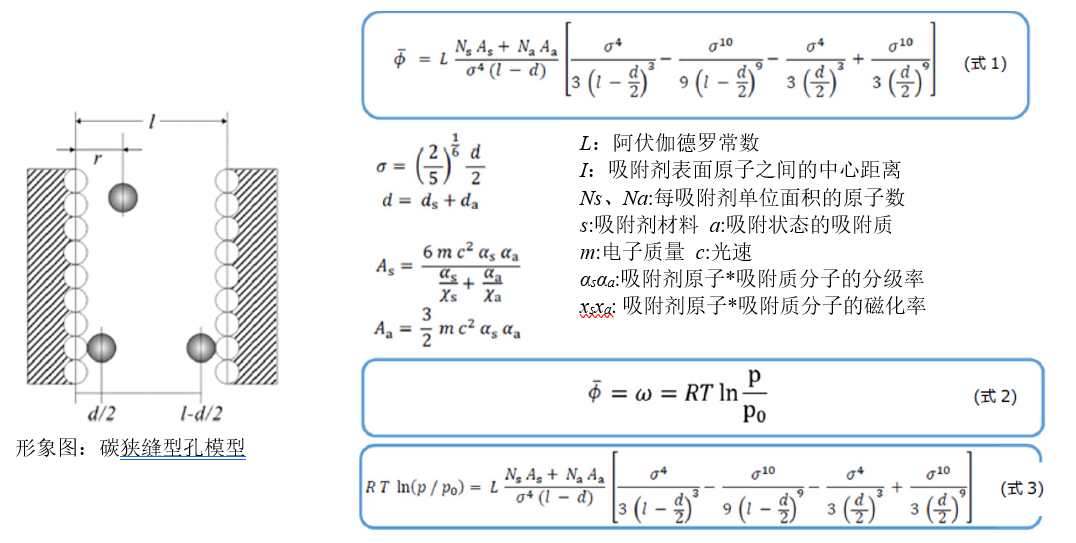

HK(Horvath-Kawazoe)法和SF(Saito-Foley)法一樣，是計(jì)算孔徑分布尤其微孔分布的一種方法。Horvath-Kawazoe法假定是如下圖所示的 碳狹縫型孔，微孔上吸附的分子接收的平均勢能（Φ）是根據(jù)Lennard-Jones勢能（方程 （1））計(jì)算得出的。方程（2）表明，吸附分子吸附到微孔中的平均勢能和功 = 功ω（溫度T時，將壓力 P 的吸附分子壓縮到飽和蒸汽壓力 P0 的功 ≈溫度T=Polanyi的吸附勢理論= Polanyi 吸附勢）彼此相等。

由于HK方法基于吸附勢理論，因此不能應(yīng)用于出現(xiàn)毛細(xì)管凝聚現(xiàn)象的相對壓力范圍內(nèi)，因此必須使用低壓范圍內(nèi)的數(shù)據(jù)（相對壓力0.05或更低）來分析孔隙分布。

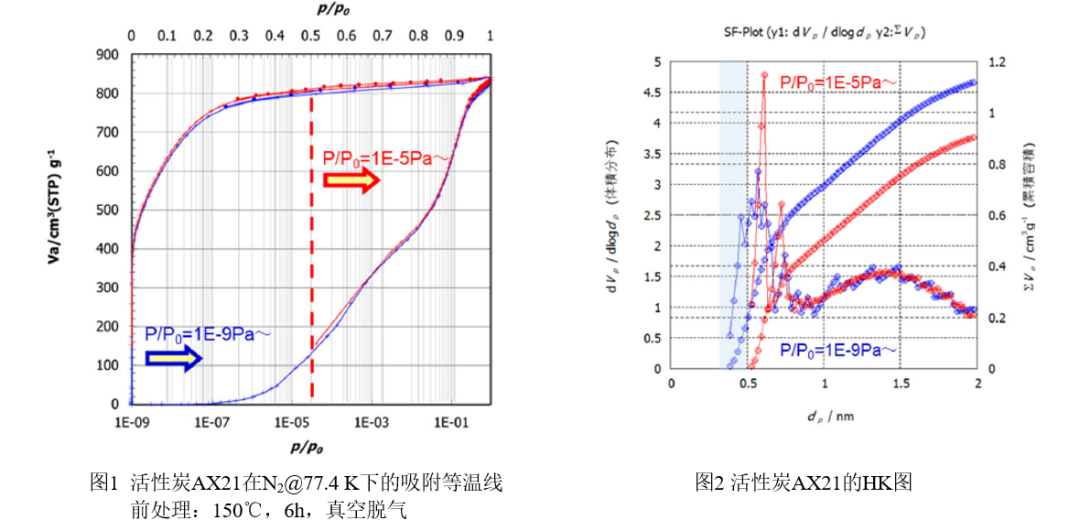

圖1顯示的是使用 BELSORP MAX測試堿性活性炭 （AX21）在極低相對壓力下（p/p0=1E-9~）的N2@77.4 K下的吸附等溫線 （藍(lán)色）。從起始相對壓力p/p0=1E-5 的吸附等溫線（紅色）也顯示出起始壓力對分析結(jié)果的影響。這種吸附等溫線類型被歸類為Ib型，顯示了微孔的存在。等溫線的HK圖（圖2） 顯示 AX21微孔（~2nm） 從p/p0=1E-9（藍(lán)色）開始為 1. 1 cm3g-1，相對壓力p/p0=1E-5 為 0.84 cm3g-1（紅色）分析，不能代表0.55nm或更小的微孔分布。因此，可以確認(rèn)，p/p0=1E-9 到1E-5范圍內(nèi)未測量的相對壓力太小，無法計(jì)算，也不能正確地進(jìn)行孔隙結(jié)構(gòu)的評估。這些結(jié)果和第14篇文章的結(jié)果都表明，對材料表面和微孔進(jìn)行評價時，需要高精度的吸附等溫線，且需從極低相對壓力下開始。

AX21樣品 包含第14篇文章中材料的α圖（αs曲線評估孔結(jié)構(gòu)）和 第3篇文章中材料的比表面積（活性炭 （I型） BET 比表面積計(jì)算）。

  比表面積及孔徑分布測定儀

一款采用容量法測定樣品比表面和孔徑分布的分析儀，該儀器設(shè)計(jì)緊湊、分析精度高、重復(fù)性好、操作簡便。

儀器配備了3個或4個樣品測量通道，每個通道都具有獨(dú)立的壓力傳感器，這樣能夠保證樣品測定的時候，高效率的定量進(jìn)氣和實(shí)時測定樣品的飽和蒸氣壓。
