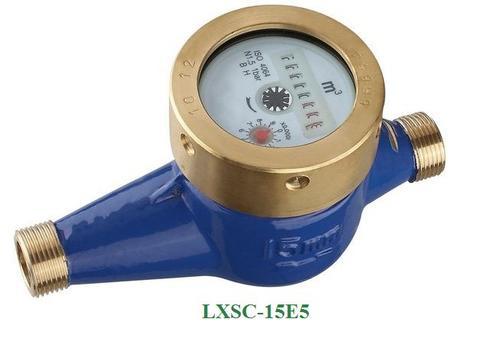

產品用途

旋翼式干式單流水表用于家庭或一個居民單元測量流經自來水管道冷(熱)水的用量。

使用條件

溫度等級：T30(冷水)T90 (熱水)

水壓等級：MAP 10

壓力損失等級：△P 63

示值誤差限

從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%

從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%

主要特點

干式，磁性傳動，并具有防磁功能;單流束;采用優質材料，性能穩定可靠;

計數器采用真空密封，防冷凝霧化，可長期保持讀數清晰;可采用內調節或外調節兩種方式。

體積小，重量輕

表殼可采用銅殼或塑料殼

技術參數

口徑	測量范圍	過載流量	常用流量Q3	分界流量Q2	最小流量Q1	始動流量	最小讀數	最大讀數
DN	Q3/Q1	Q4
mm		m3/h		L/h			m3
15	80	3.125	2.5	50	31.25	14	0.00005	99999
	100			40	25
	125			32	20	12
	160			25	15.625
20	80	5	4	80	50	18
	100			64	40
	125			51.2	32	16
	160			40	25

流量誤差曲線

壓力損失曲線

外形尺寸及重量

型號	公稱口徑	長L	寬B	高H	連接螺紋	重量
		mm
LXSGR-13D1	13	110	82	92	G3/4B	0.7
LXSGR-13D2	13	110	65	72	G3/4B	0.7
LXSGR-20D1	20	130	82	92	G1B	0.85
LXSGR-20D2	20	130	65	72	G3/4B	0.7
LXSGR-13D3	13	80/110	72	85	G3/4B	075/0.80
LXSGR-20D3	20	130	72	85	G1B	0.9

工作條件

工作水溫不高于90°c

工作壓力不大于1MPa
