技術規格
|
型號 |
MX4R |
MX4RT |
|
放大倍率 |
50X、100X、200X、500X |
|
|
光學系統 |
無限遠色差校正光學系統 |
|
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm |
|
|
物鏡 |
LMPL無限遠長工作距金相物鏡（5X-DIC、10X-DIC、20X-DIC、50X） |
|
|
觀察筒 |
30° 傾斜, 倒像，無限遠鉸鏈式三目觀察筒，分光比雙目：三目= 50:50或100:0 |
|
|
轉換器 |
內傾式五孔轉換器，帶DIC 插槽 |
|
|
鏡體 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100- 240V 寬電壓變壓器，單路電源輸出 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100-240V 寬電壓變壓器，雙路電源輸出 |
|
載物臺 |
4" 雙層機械移動平臺，行程105×105mm，帶金屬平板平臺，右手位X、Y 移動手輪，配平臺接口 |
4" 雙層機械移動平臺，行程105×105mm，帶玻璃平臺，右手位X、Y 移動手輪，配平臺接口 |
|
反射照明系統 |
帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。單顆大功率5W LED，白色，光強連續可調 |
|
|
透射照明系統 |
/ |
單顆大功率5W LED，白色，光強連續可調。N.A.0.5 聚光鏡，帶可變孔徑光闌 |
|
偏光裝置 |
起偏鏡插板，360°旋轉式檢偏鏡插板 |
|
|
攝像附件 |
0.5X攝像接筒，C 型接口，可調焦 |
|
選配件
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺 |
|
|
高眼點大視野平場目鏡PL15X/16mm |
||
|
物鏡 |
LMPL無限遠長工作距金相物鏡（100X） |
|
|
觀察筒 |
25° 傾斜, 正像，無限遠鉸鏈式三目觀察筒，分光比雙目：三目= 50:50或100:0 |
|
|
載物臺 |
6" 三層機械移動平臺，行程158×158mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄， 可快速移動 |
6" 三層機械移動平臺，反射行程158×158mm，透射行程：100×100mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄，可快速移動 |
|
攝像接口 |
0.35X、0.65X、1X攝像接筒，C 型接口，可調焦 |
|
|
濾色片 |
反射用干涉濾色片 |
|
|
其他 |
DIC微分干涉組件 |
|
一、用途范圍 ；

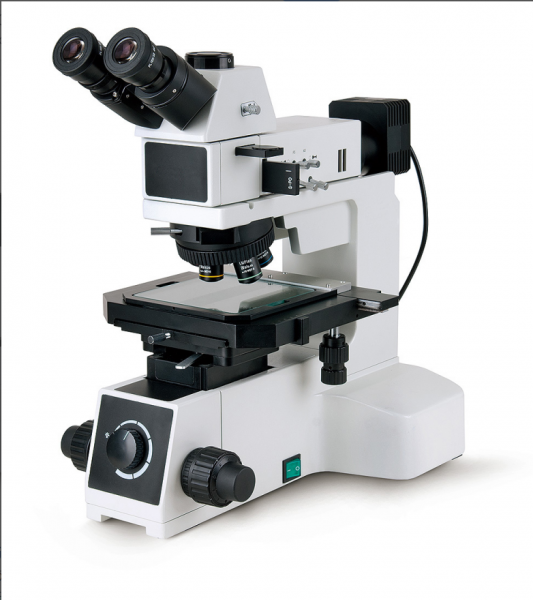

倒置金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，通過升級系統后可以實現偏光觀察、明場觀察等功能。緊湊穩定的一體化主體設計，充分體現了顯微鏡操作穩定性的要求。儀器理想化的設計，使得操作更便捷，空間更廣闊。適用于金相組織分析、表面形態結構的顯微觀察，是金屬學、礦物學、高分子材料學研究的理想儀器。
二、系統簡介；
金相顯微鏡有圖像輸出系統?？蓪鹘y(tǒng)的光學顯微鏡與電腦計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以通過目鏡作顯微成像觀察，還可以通在電腦或數碼相機直接觀察捕捉實時圖像，并能將所需要的圖片直接拍照、保存和打印。金相顯微鏡電腦型，通過配置專業工業相機，和電腦連接，配合金相分析軟件可做金相模塊分析及評級，并自動生成報告。金相顯微鏡為不方便接入電腦的使用者設置了數碼型金相顯微鏡，通過數碼相機，單反相機直接拍攝金相組織圖片，后期導入電腦通過金相分析軟件做金相分析評級報告。
