技術規格
|
型號 |
MX4R |
MX4RT |
|
放大倍率 |
50X、100X、200X、500X |
|
|
光學系統 |
無限遠色差校正光學系統 |
|
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm |
|
|
物鏡 |
LMPL無限遠長工作距金相物鏡（5X-DIC、10X-DIC、20X-DIC、50X） |
|
|
觀察筒 |
30° 傾斜, 倒像，無限遠鉸鏈式三目觀察筒，分光比雙目：三目= 50:50或100:0 |
|
|
轉換器 |
內傾式五孔轉換器，帶DIC 插槽 |
|
|
鏡體 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100- 240V 寬電壓變壓器，單路電源輸出 |
粗微調同軸，粗調行程33mm，微調精度0.001mm， 帶粗調機構上限位及松緊調節裝置。內置100-240V 寬電壓變壓器，雙路電源輸出 |
|
載物臺 |
4" 雙層機械移動平臺，行程105×105mm，帶金屬平板平臺，右手位X、Y 移動手輪，配平臺接口 |
4" 雙層機械移動平臺，行程105×105mm，帶玻璃平臺，右手位X、Y 移動手輪，配平臺接口 |
|
反射照明系統 |
帶可變視場光闌與孔徑光闌，均可調中心；帶濾色片插槽與偏光裝置插槽；帶斜照明切換拉桿。單顆大功率5W LED，白色，光強連續可調 |
|
|
透射照明系統 |
/ |
單顆大功率5W LED，白色，光強連續可調。N.A.0.5 聚光鏡，帶可變孔徑光闌 |
|
偏光裝置 |
起偏鏡插板，360°旋轉式檢偏鏡插板 |
|
|
攝像附件 |
0.5X攝像接筒，C 型接口，可調焦 |
|
選配件
|
目鏡 |
高眼點大視野平場目鏡PL10X/22mm，視度可調，可帶測微尺 |
|
|
高眼點大視野平場目鏡PL15X/16mm |
||
|
物鏡 |
LMPL無限遠長工作距金相物鏡（100X） |
|
|
觀察筒 |
25° 傾斜, 正像，無限遠鉸鏈式三目觀察筒，分光比雙目：三目= 50:50或100:0 |
|
|
載物臺 |
6" 三層機械移動平臺，行程158×158mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄， 可快速移動 |
6" 三層機械移動平臺，反射行程158×158mm，透射行程：100×100mm，玻璃工作臺，右手位X、Y 移動手輪，帶離合器手柄，可快速移動 |
|
攝像接口 |
0.35X、0.65X、1X攝像接筒，C 型接口，可調焦 |
|
|
濾色片 |
反射用干涉濾色片 |
|
|
其他 |
DIC微分干涉組件 |
|
一、用途范圍 ；

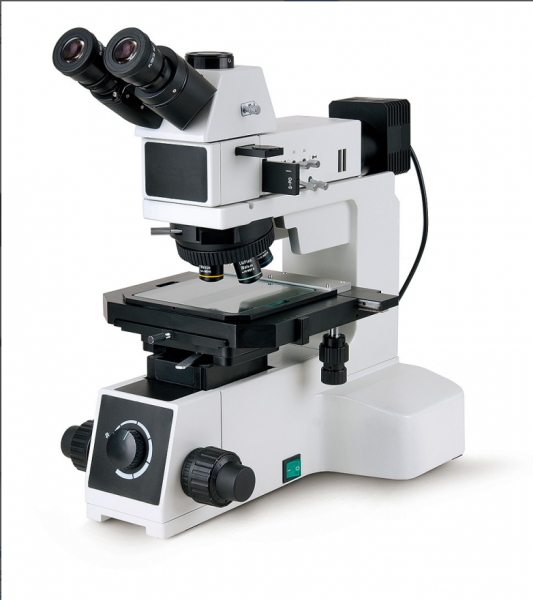

金相顯微鏡采用優良的無限遠光學系統與模塊化的功能設計理念，通過升級系統后可以實現偏光觀察、明場觀察等功能。緊湊穩定的一體化主體設計，充分體現了顯微鏡操作穩定性的要求。儀器理想化的設計，使得操作更便捷，空間更廣闊。適用于金相組織分析、表面形態結構的顯微觀察，是金屬學、礦物學、高分子材料學研究的理想儀器。
二、系統簡介；
金相顯微鏡有圖像輸出系統。可將傳統的光學顯微鏡與電腦計算機(數碼相機)通過光電轉換有機的結合在一起，不僅可以通過目鏡作顯微成像觀察，還可以通在電腦或數碼相機直接觀察捕捉實時圖像，并能將所需要的圖片直接拍照、保存和打印。金相顯微鏡電腦型，通過配置專業工業相機，和電腦連接，配合金相分析軟件可做金相模塊分析及評級，并自動生成報告。金相顯微鏡為不方便接入電腦的使用者設置了數碼型金相顯微鏡，通過數碼相機，單反相機直接拍攝金相組織圖片，后期導入電腦通過金相分析軟件做金相分析評級報告。
四、金相顯微鏡功能介紹：
1.金相自動分析功能
金相顯微鏡可以與上海點應光學開發的金相圖像分析軟件結合，可以用于鑄鐵（灰口、球墨）鑄鋼等材料金相分析的專業儀器。該系統采用了計算機和信息技術，集成了數碼采像裝置和計算機輔助金相分析軟件，直接從顯微鏡上獲取金相圖像并以數字圖像文件格式存儲在計算機中，系統對圖像做進一步處理和分析，以計算出所需檢測參數，并可將檢測結果以報告形式打印輸出。
金相顯微鏡分析技術可以系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面 (也可以選擇英文版本)，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
系統包括如下主要功能：
◇圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
◇圖像軟件：影像增強，圖像疊加等十多種功能；
◇圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
◇輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：
◇晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
◇非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
◇珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
◇脫碳層、滲碳層測量，表面涂層厚度測量；
◇鐵素體、奧氏體型不銹鋼中相-面積測量；
◇高硅鋁合金初晶硅與共晶硅分析；
◇鈦合金材料分析……等；
◇包含進行比對的近200種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
◇鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。
